Ventilator inschakelen als het te warm wordt

Last Updated on 14 maart 2021 by Syds

In dit slimme scenario leg ik uit hoe je een Ventilator aan- en uit kunt schakelen op basis van de temperatuur in je (Woon)kamer. In mijn woonkamer hangt een ventilator om de warme lucht naar beneden te stuwen die de houtkachel produceert. Op basis van de temperatuur in mijn woonkamer laat ik deze Ventilator automatisch aan- en uitschakelen. Wenselijk is om dit automatisch gedrag ook tijdelijk uit- of aan te kunnen zetten, bijv. om te voorkomen dat de ventilator aan gaat als je het schoonmaakt. Use cases:
  1. Als de temperatuur in de woonkamer boven de ingestelde waarde komt :
    1. Ventilator aanzetten
  2. Als de temperatuur in de woonkamer onder een ingestelde waarde komt :
    1. Ventilator uitzetten
  3. Use cases 1 & 2 tijdelijk uit kunnen zetten
Benodigdheden:
  • Schroevendraaier
Reeds geïnstalleerd en up-and-running:

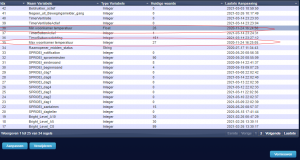

Montage: De SonOff Basic aangesloten met L Input op de fase, met N Input op Neutraal. De Ventilator aangesloten op L Output en N Output. Stappenplan: Stap 1. Twee variabelen aangemaakt in Domoticz
  • Min woonkamer temperatuur, als deze waarde bereikt wordt dan wordt de Ventilator uitgezet
  • Max woonkamer temperatuur, als deze waarde bereidt wordt dan wordt Ventilator aangezet
  • Uiteraard moet de Min temperatuur niet boven de Max temperatuur ingesteld worden !
Stap 2. Virtuele schakelaar aangemaakt om het automatische gedrag van de Ventilator tijdelijk uit te kunnen zetten
Label Waarde Doel
Naam Ventilator Manual/Auto Zinvolle naam
Schakelaar type Selector
Schakelaar icoon Default
Inschakelvertraging 0 Default
Uitschakelvertraging 0 Default
Beschermd Niet aangevink Default
Selectorstijl Knoppengroep Persoonlijke voorkeur
Verberg uit niveau Niet aangevinkt Default
Keuzeniveaus 0 Manual 10 Auto
Selectie acties   Default
Omschrijving   Default
Stap 3. Blocky script aangemaakt om Ventilator aan- en uit te schakelen op basis van de temperatuur in de woonkamer
  • Als Woonkamer temperatuur (WIFI thermometer) groter of gelijk aan de ingestelde waarde van “Max woonkamer temperatuur” en de Ventilator is uit en de virtuele schakelaar “Ventilator Manual/Auto” staat op auto(matisch)
  • Dan zet de Ventilator aan
  • En schrijf een logmelding naar de Domoticz log
  • Anders als Woonkamer temperatuur kleiner of gelijk aan de ingestelde waarde van “Min woonkamer temperatuur” en de Ventilator is aan en de virtuele schakelaar “Ventilator Manual/Auto” staat op manual
  • Dan zet de Ventilator uit
  • En schrijf een logmelding naar de Domoticz log
Stap 4. Blocky script aangemaakt om de Ventilator op uit te zetten als de virtuele schakelaar “Ventilator Manual/Auto” op Manual wordt gezet
  • Dit voorkomt dat de Ventilator blijft draaien bij Manual stand, en daardoor niet automatisch uitgezet wordt als de woonkamer temperatuur onder de Min woonkamer temperatuur waarde komt
  • Als virtuele schakelaar “Ventilator Manual/Auto” of Manual wordt gezet
  • Dan zet de Ventilator uit
  • En schrijf een logmelding naar de Domoticz log
