Als het filter gereinigd of vervangen dient te worden komt op de Brink Renovent Large een melding 1Fil (of 2Fil cq 3Fil) op het display te staan, tevens kan een led-indicatie op een 3-standenschakelaar aangezet worden. Deze 3-standenschakelaar met filterindicatie wordt via een 6-aderige kabel middels een RJ12 connector boven op het toestel aangesloten.
Deze optie gebruik ik om de filterindicatie binnen te krijgen in Domoticz. Hiervoor is een Wemos D1 mini middels een RJ12 kabel aangesloten op de 3-standenschakelaar-poort bovenop het toestel. Schematisch:
Use cases:
- Emailbericht ontvangen zodra het WTW-systeem aangeeft dat de filter vervangen of gereinigd dient te worden
- Idem een melding hiervan in Domoticz app krijgen
Onderdelen:
| Artikel | Aantal | Prijs | Webshop |
| Wemos D1 mini incl. pinheaders | 1 | 1,67 | Aliexpress |
| Weerstand 10K Ohm | 1 | 0,01 | Aliexpress |
| Weerstand 68K Ohm | 1 | 0,01 | Aliexpress |
| PCB printplaat 5×7 cm | 1 | 0,13 | Aliexpress |
| Behuizing | 1 | 1,13 | Aliexpress |
Klein materiaal
- 1 Tie-wrap
- USB kabel
- Telefoonlader
- Stukje 6-polige platte kabel
- 1 RJ-12 modulaire stekker
Benodigdheden
- Soldeerbout + tin
- Kniptangetje
- Boormachine + 2mm boortje
- Stanleymes
- RJ12 krimptang
- Dremel
Reeds up-and-running
- Domoticz
- MQTT-broker
- MQTT-plugin voor Domoticz
- Domoticz app
- Firebase Cloud Messaging ingesteld in Domoticz en Domoticz app
- Emailaccount ingesteld in Domoticz
Pinout:
| Brink Renovent Large | RJ12 | Wemos D1 mini |
| X4-8 (Open Therm) | C1 (Geel) | |
| X4-7 (Filter led) | C2 (Groen) | G (Gnd) |
| X4-6 (stand 3) | C3 (Rood) | |
| X4-5 (stand 2) | C4 (Zwart) | |
| X4-4 (stand 1) | C5 (Blauw) | |
| X4-3 (Gnd) | C6 (Wit) | D6 (GPIO12) |
Montage:

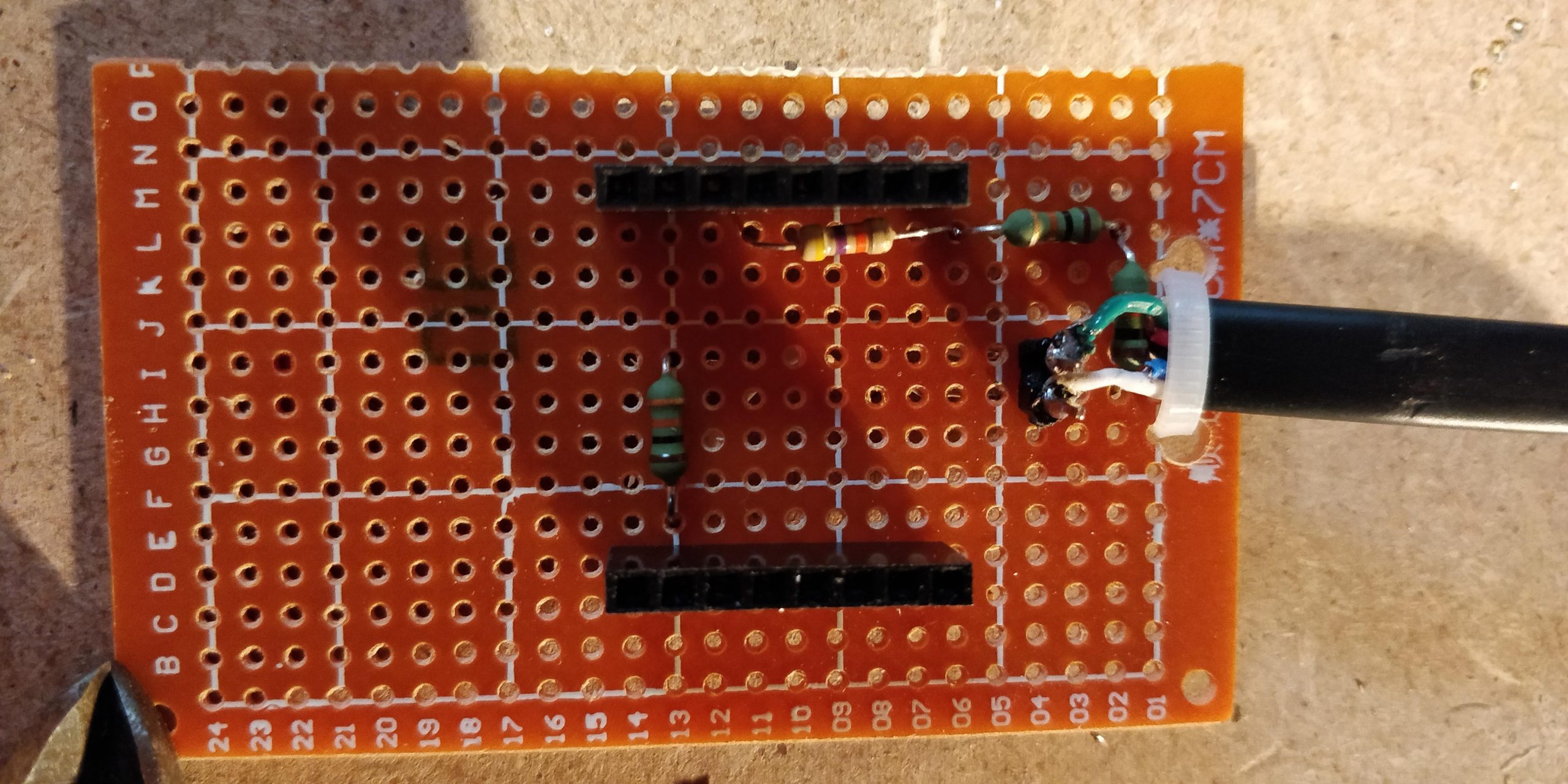

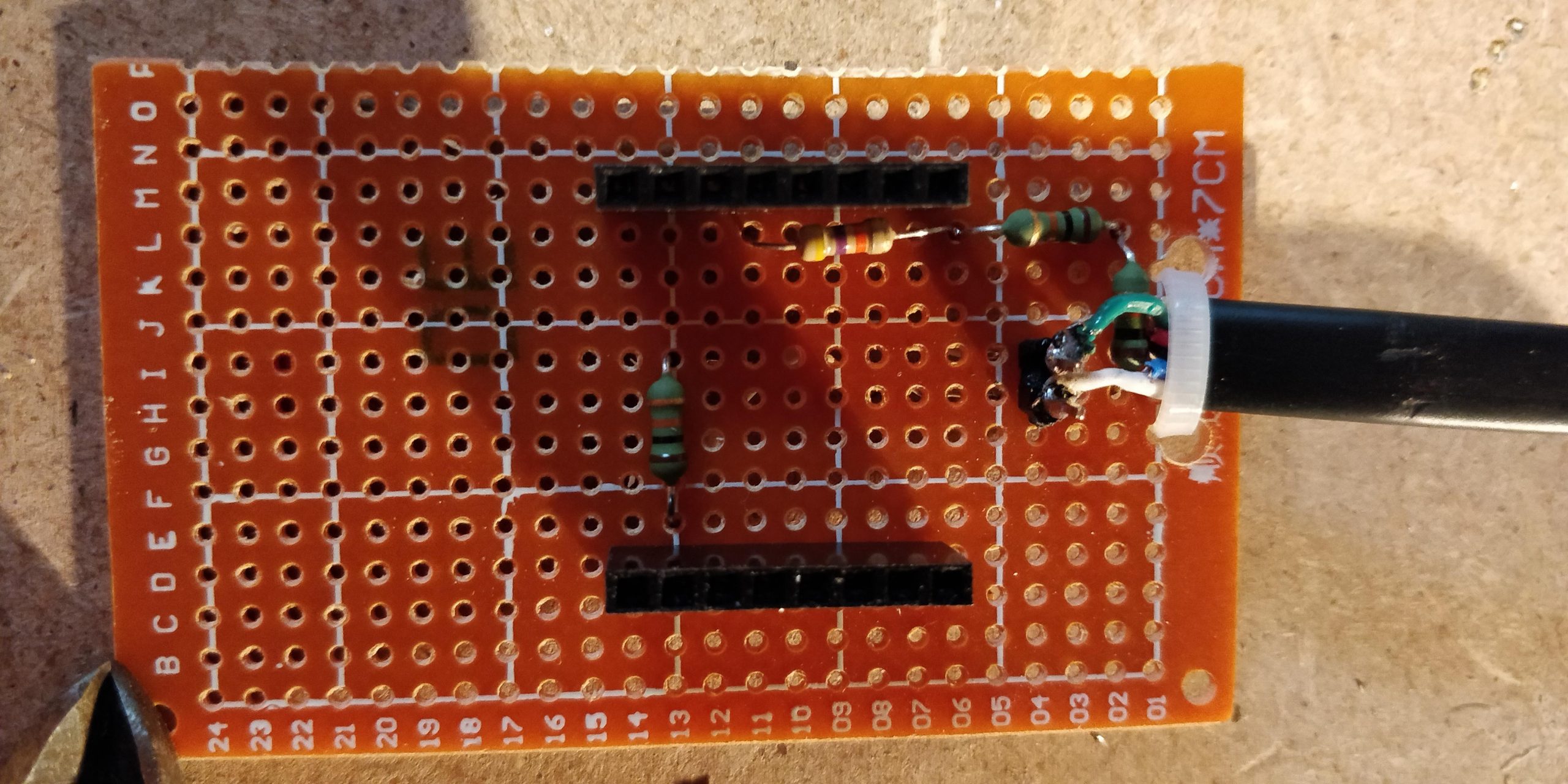

Op een PCB bordje van 4 bij 7 cm 2 8-pins female pinheaders gesoldeerd waarop de Wemos D1 mini gestoken kan worden. Tevens een 2-pins male pinheader gesoldeerd waarop de platte kabel vast komt te zitten. Met een RJ12 krimptang een RJ12 modulaire stekker vastgeknepen op een stukje 6-voudige platte kabel (ongeveer 30cm). Vervolgens van de andere zijde van de kabel de witte en groene draad (2de en 6de draad) gestript en vast gesoldeerd op de pinnen van de 2-pins male pinheader. Op de rand van de PCB met een klein boortje 2 gaatjes geboord aan beide zijden van de platte kabel en de kabel geborgd met een Tie-wrap.

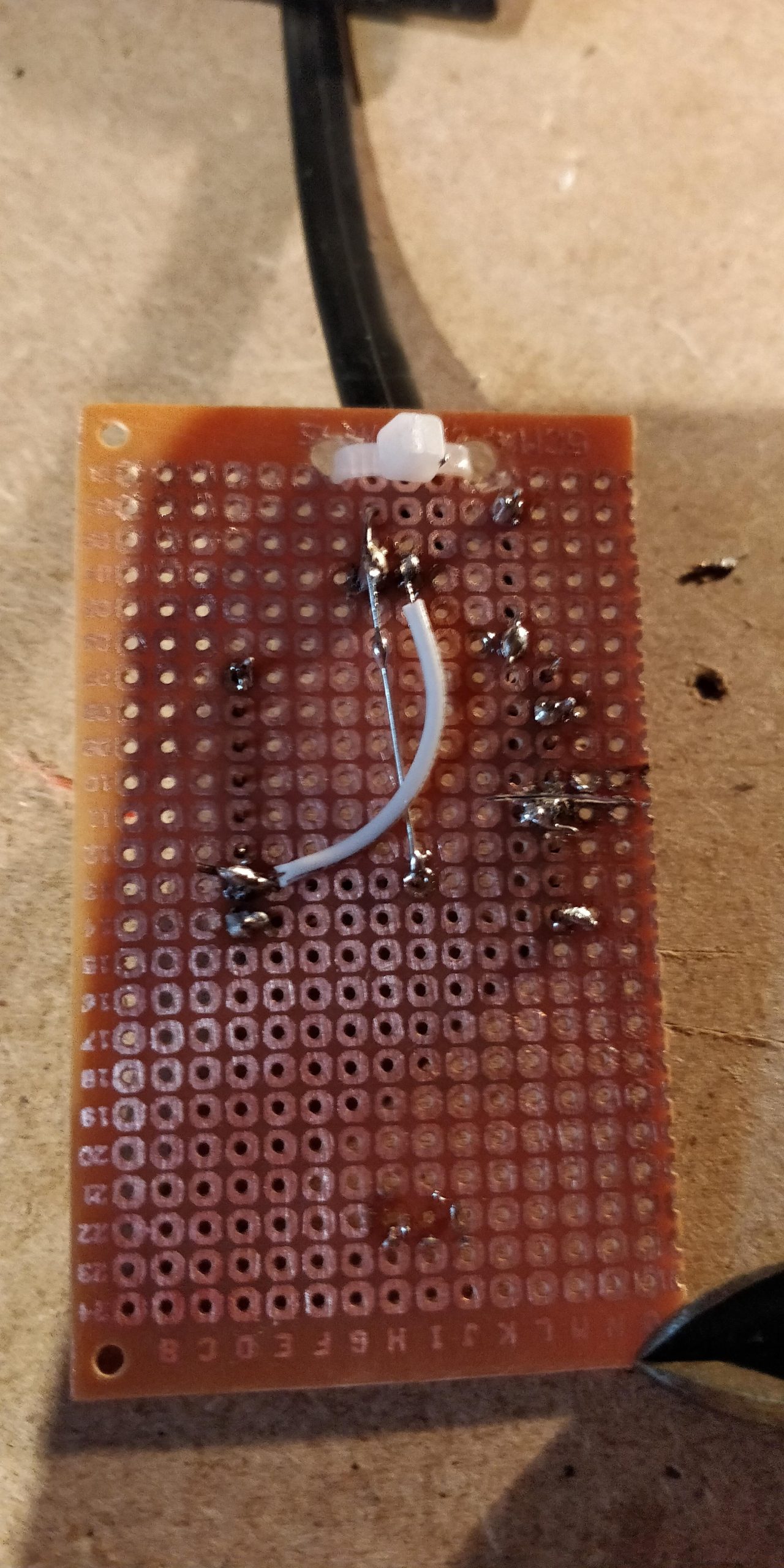

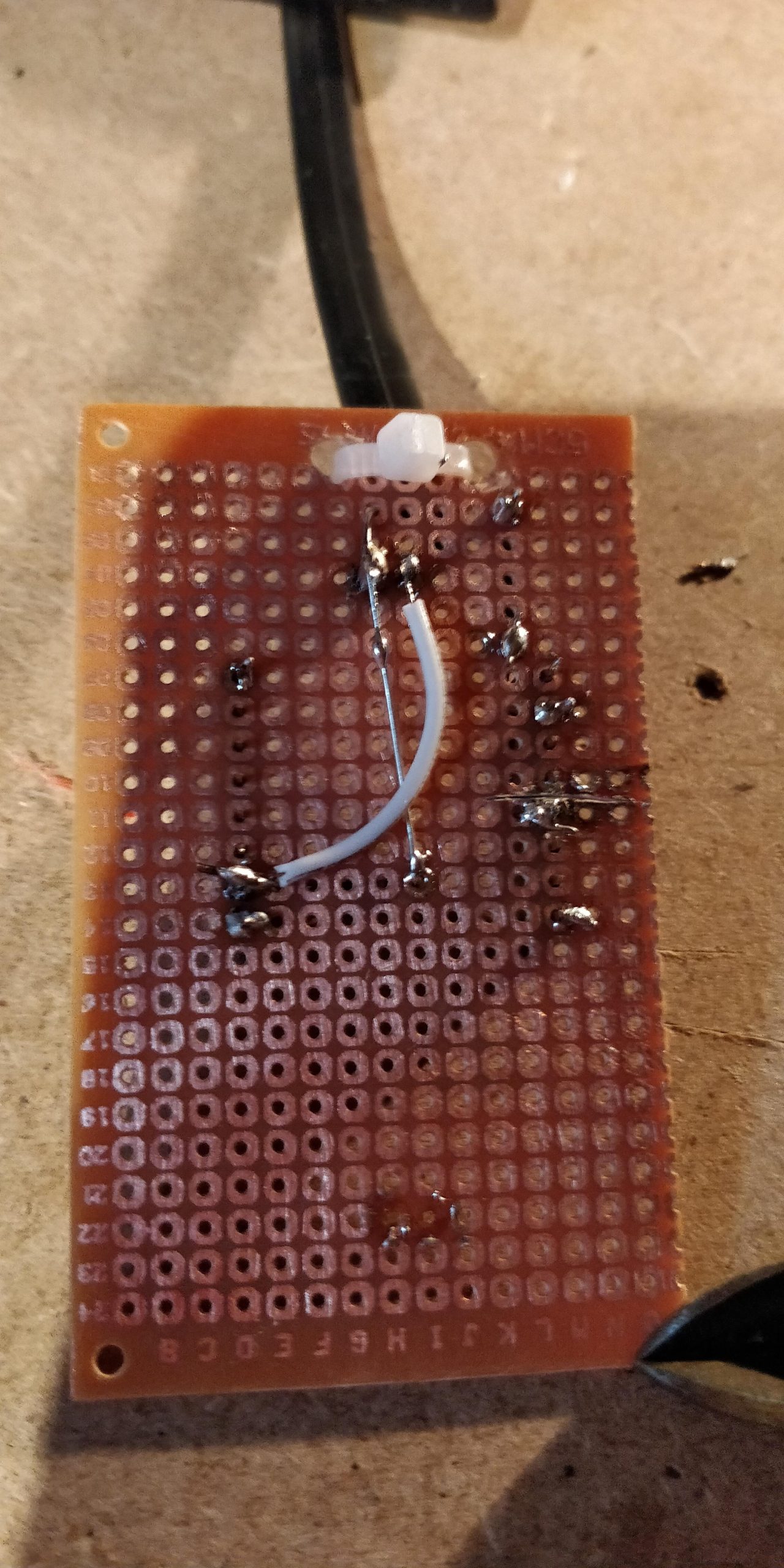

Tussen de filterindicatie led (X4-7) en Gnd van het WTW-systeem mat ik 23.2 volt, dit correspondeert ook met het electrische schema op bladzijde 9 van de handleiding van de Brink Renovent Large (zie bijlage 1.). In dit electrische schema staat dat er max. 24v en 50mA geleverd wordt op X4-1 t/m X4-8. Uiteraard dient dit teruggebracht worden tot onder de 3.3v om aangesloten te kunnen worden op een GPIO van de Wemos. Daarom is er tussen de D6 (GPIO12) pin en de X4-7 aansluiting (VCC) van de filter led is een 68k (ik had geen 68k weerstand, dus een 47k + 2 10k weerstanden genomen) weerstand als R1 gesoldeerd, de X4-3 (Gnd) en de Gnd van de Wemos D1 zijn op elkaar aangesloten middels een klein stukje draad om een zwevende 0 te voorkomen, tussen de (gecombineerde) Gnd en D6 (GPIO12) is een 10K weerstand als R2 gesoldeerd.
Schematisch weergegeven:

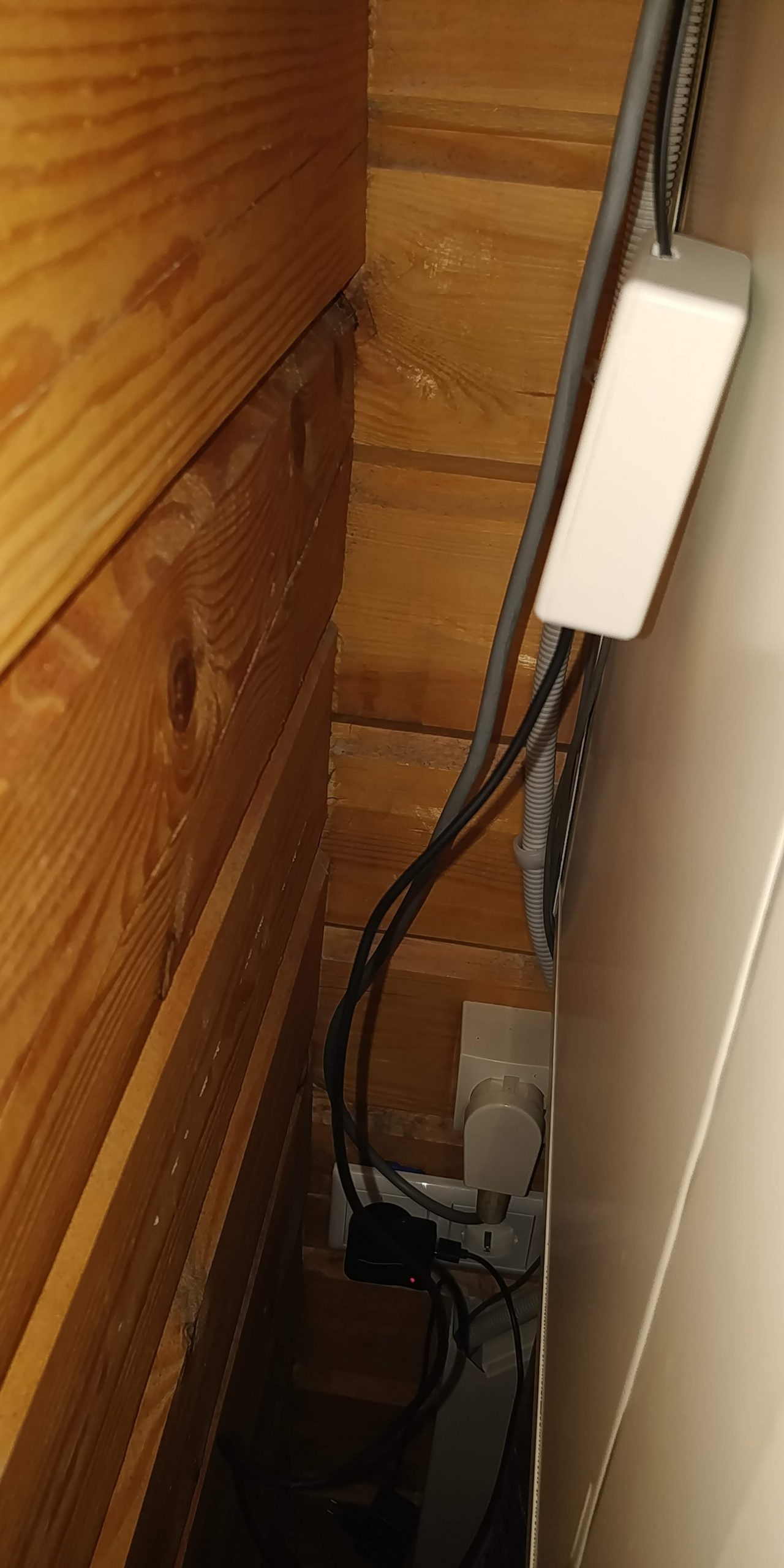

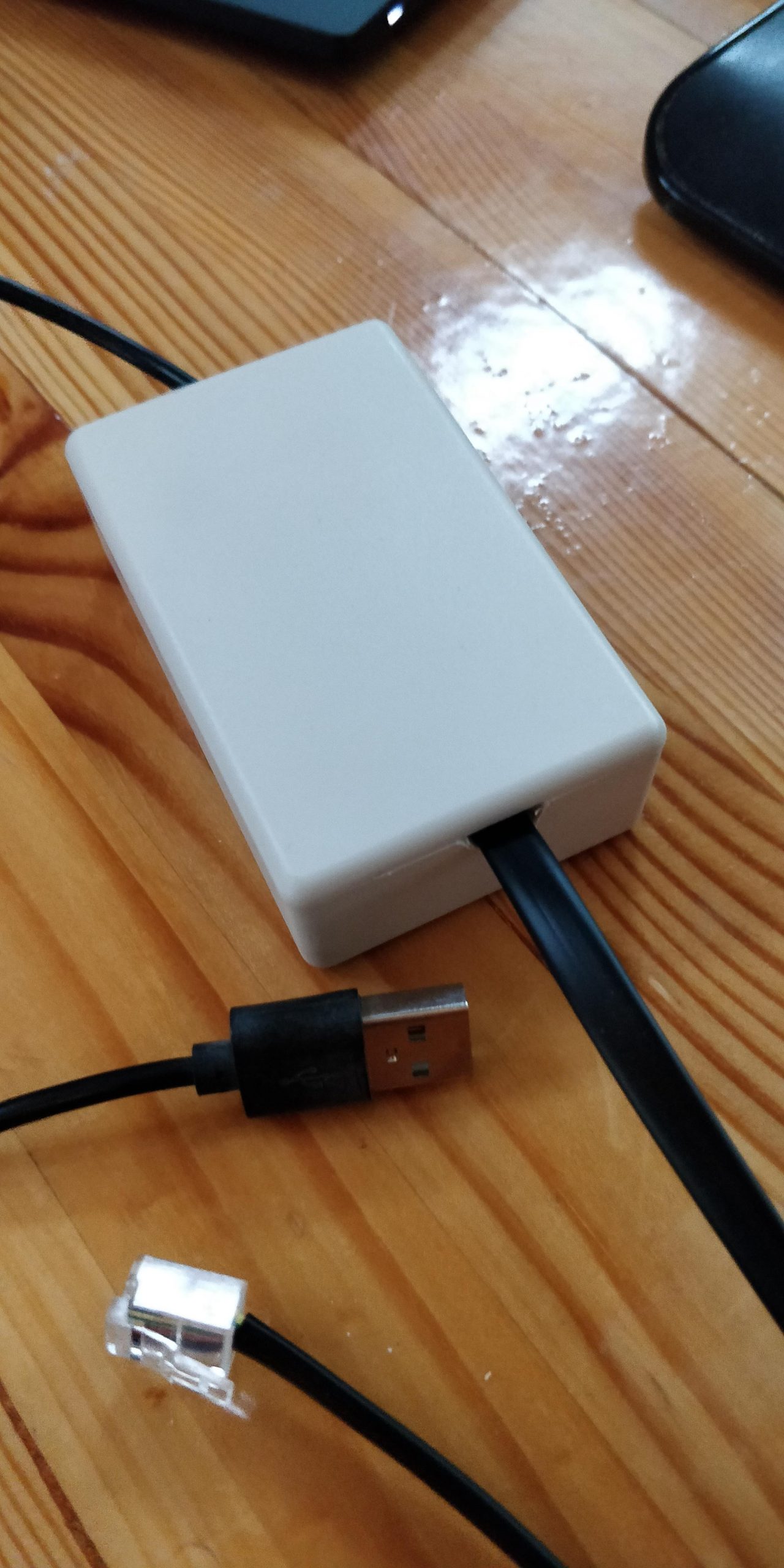

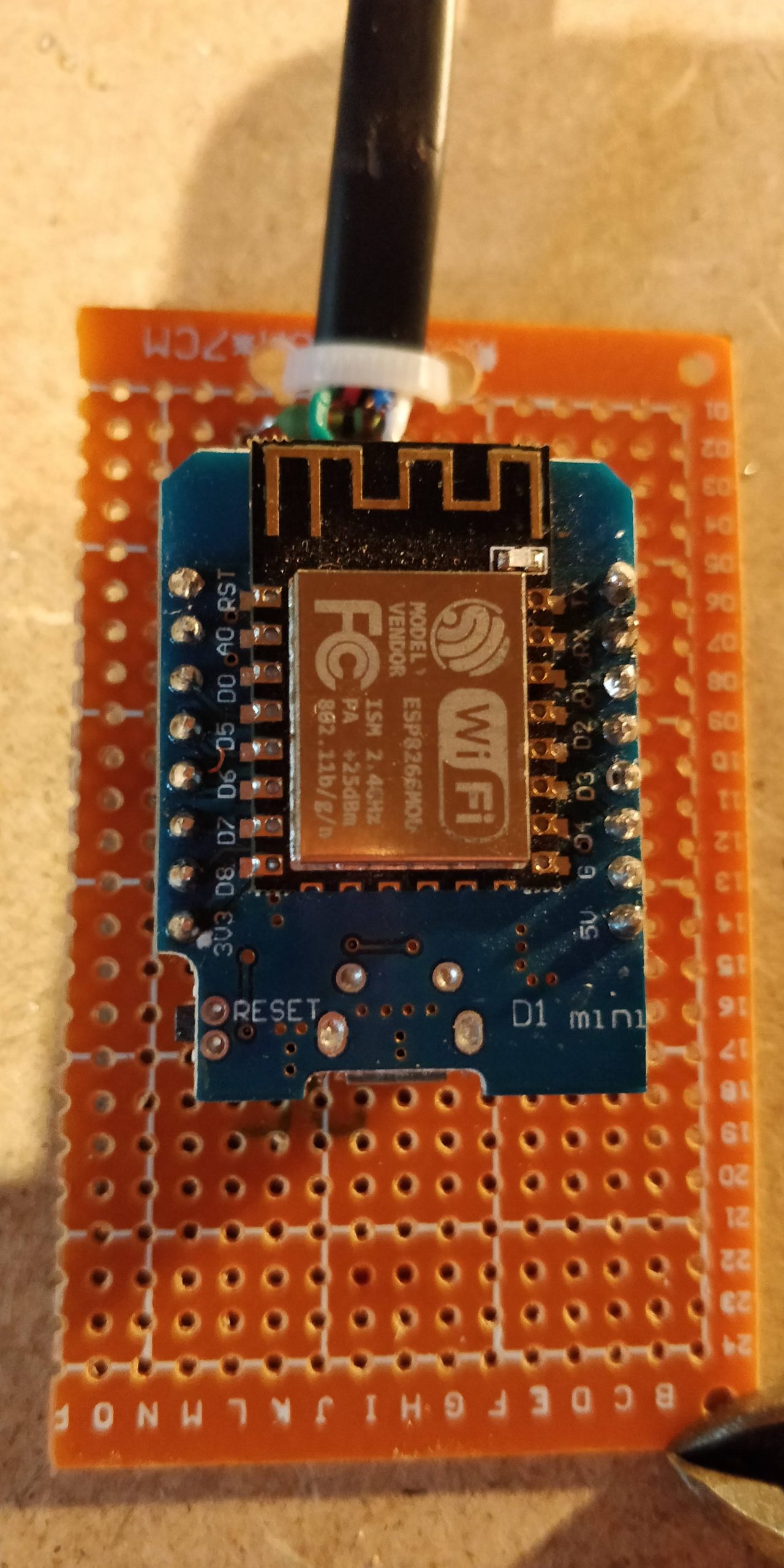

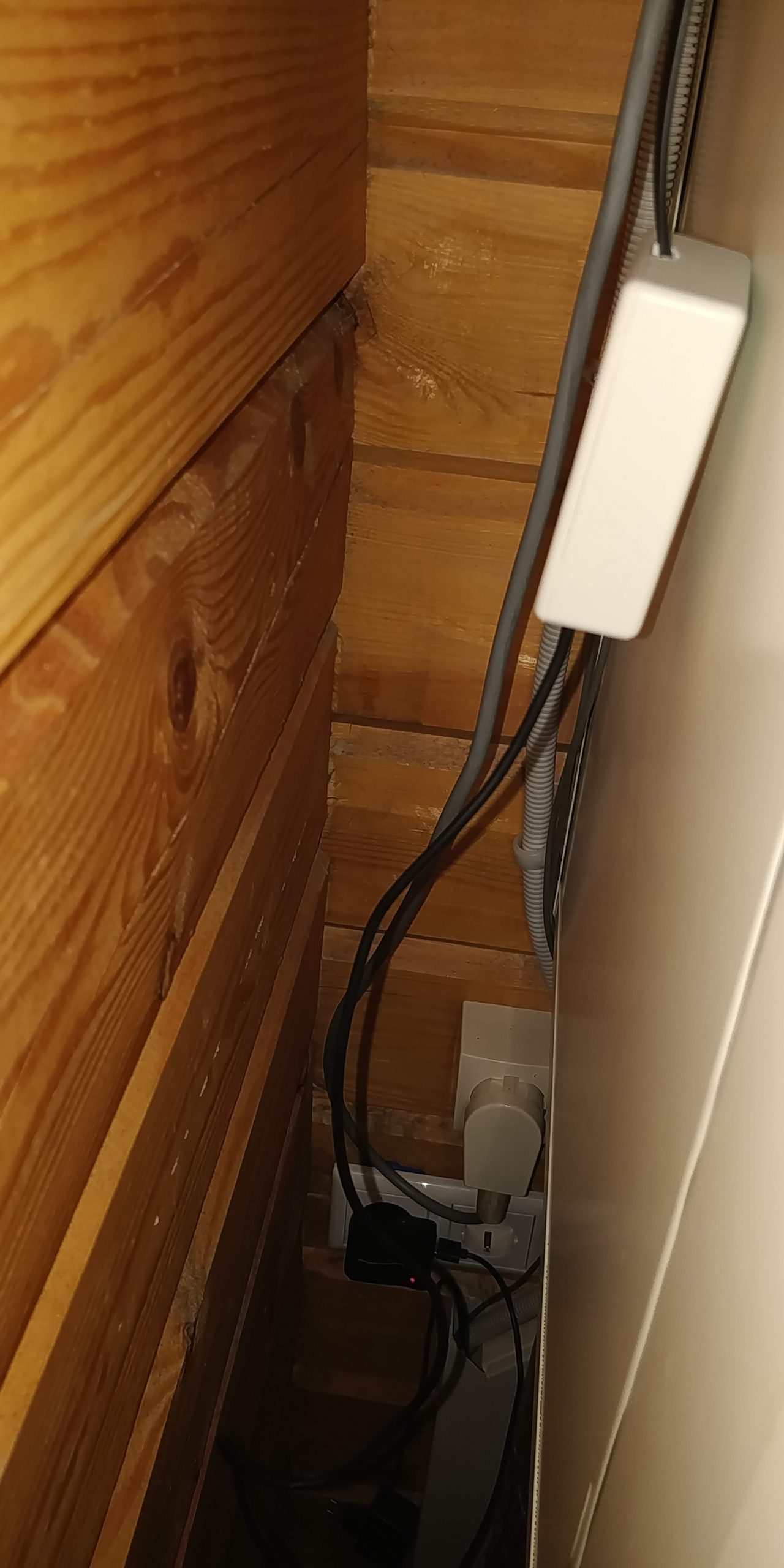

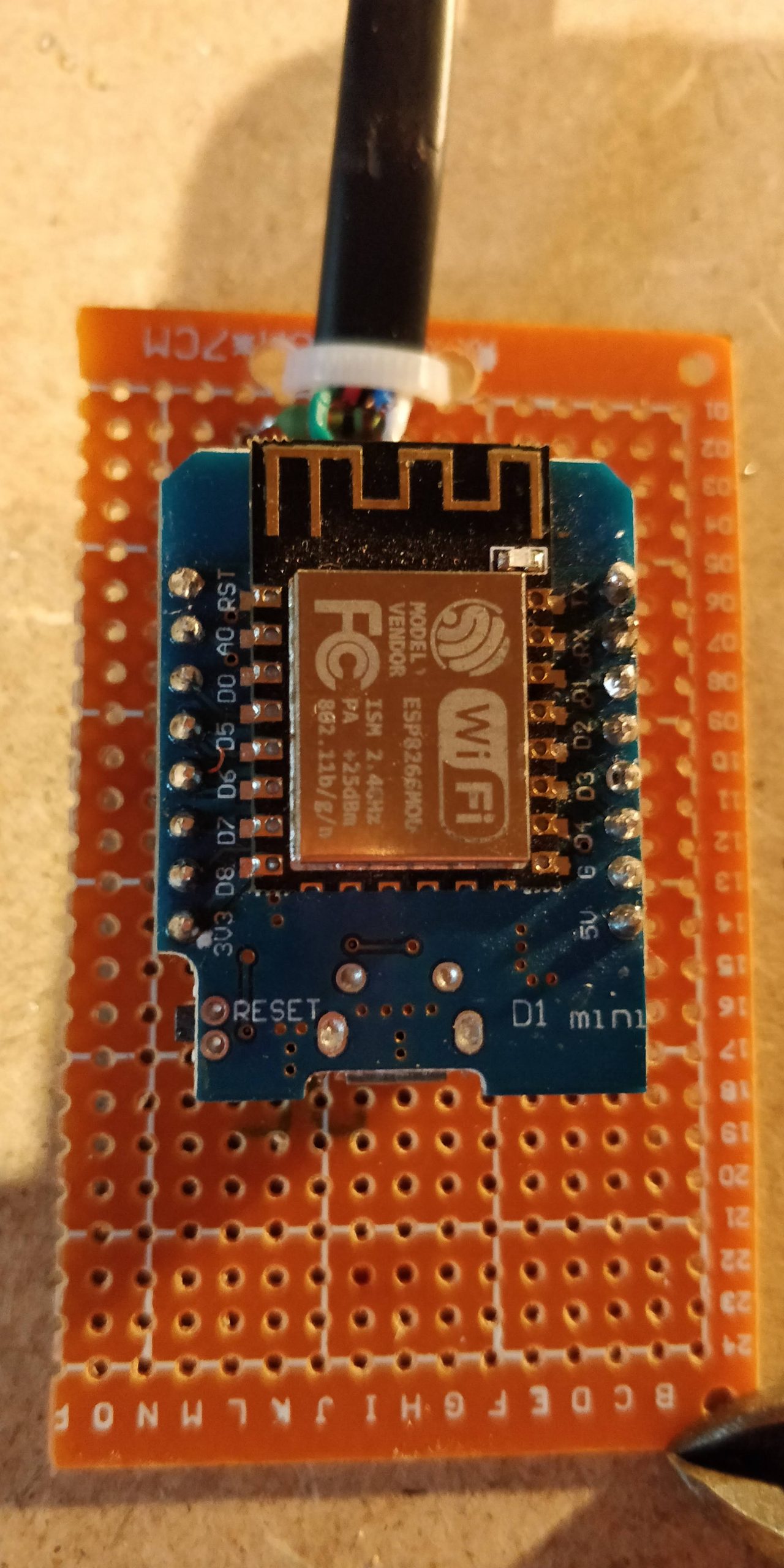

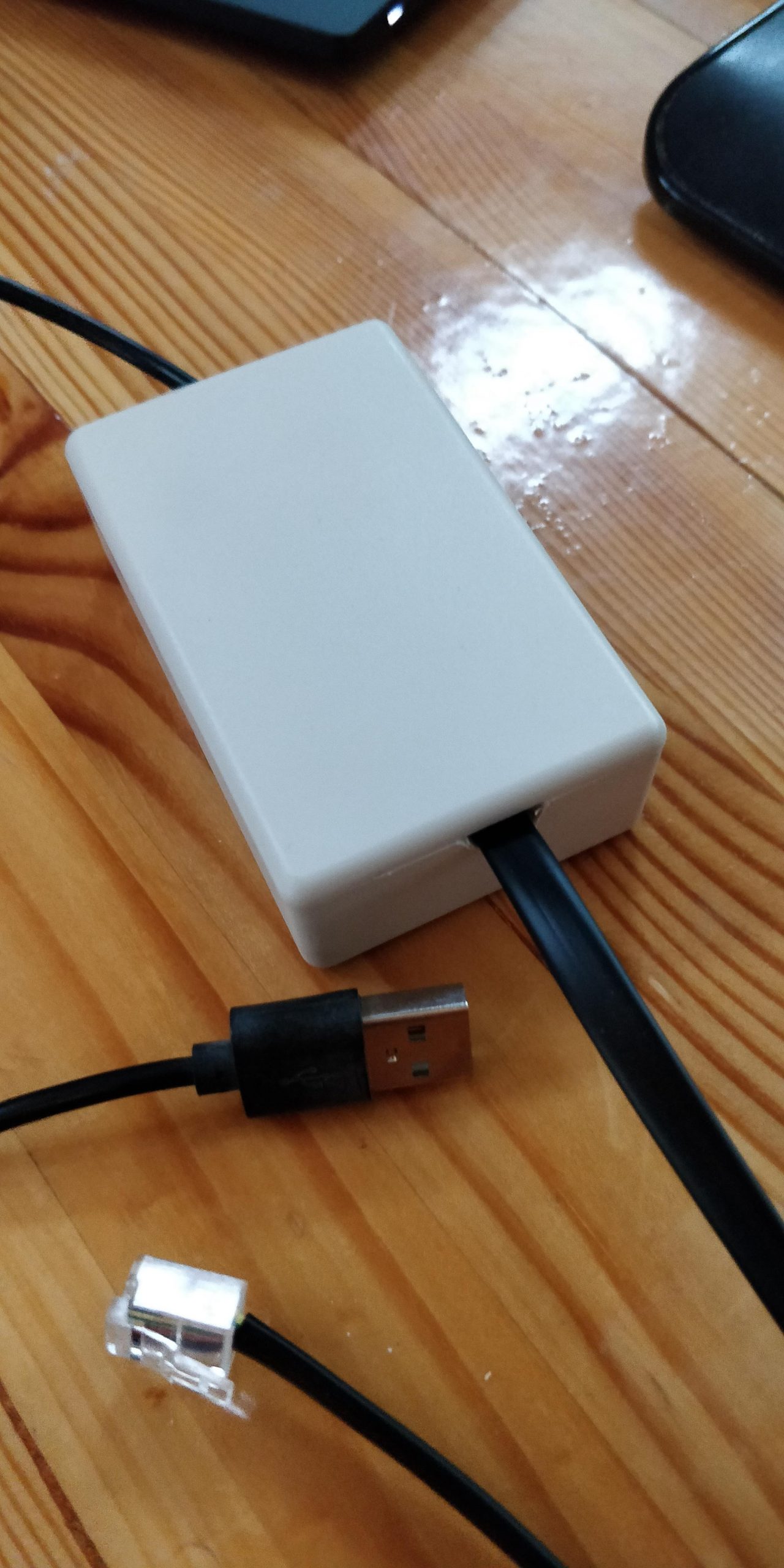

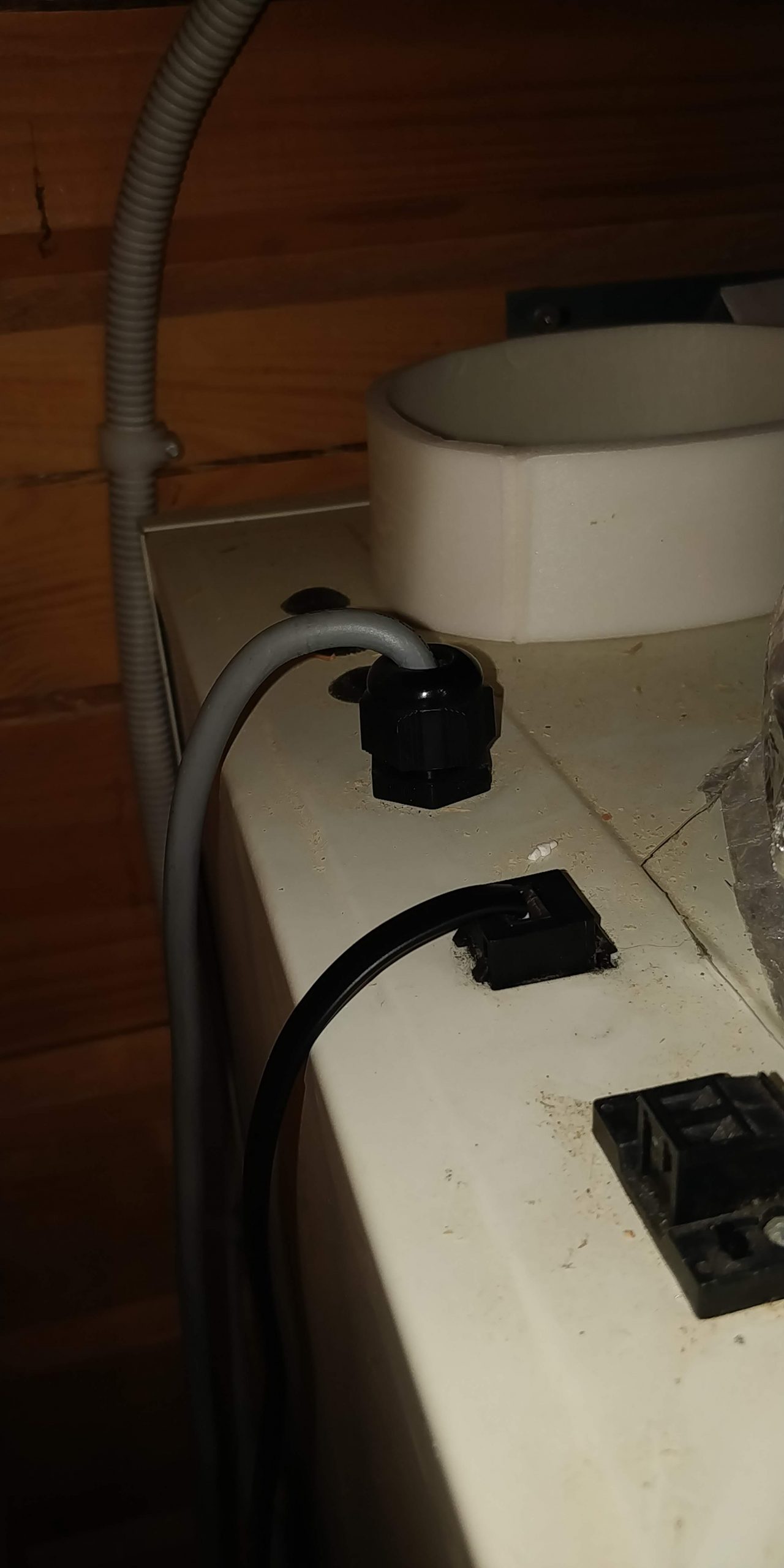

Vervolgens heb ik op de Wemos D1 mini 2 8-pins male headers gesoldeerd enG de Wemos op de 2 female pinheaders geschoven, wel goed opletten dat Gnd met Gnd geconnect is, en D6 met de led van de filterindicatie. Met de dremel heb ik 2 kleine uitsparingen voor de kabels uit de behuizing geslepen. De USB-kabel op de Wemos aangesloten, het printplaatje in de behuizing geplaatst en het deksel gesloten. Tot slot een oude telefoonadapter in het stopcontact gesloten, de USB-kabel daarop aangesloten en de RJ12 modulaire stekker bovenop het WTW-systeem in de aansluiting voor de 3-standenschakelaar gestoken.
Wemos D1 Mini:
De Wemos D1 mini geflashed met ESPEasy build 120, en is als volgt geconfigureerd:
Toelichting op de non-default instellingen:
| Label | Waarde | Doel |
| Name | Filterindicatie | Zinvolle naam |
| SSID | H369ABF8AF9 | SSID 2.4Ghz WiFi |
| WPA Key | WiFi wachtwoord | |
| Unit nr | 5 | Uniek unitnummer |
| Protocol | Domoticz MQTT | Connectie met Domoticz verloopt via de MQTT broker |
| Controller IP | 192.168.2.29 | IP address van MQTT broker |
Toelichting op de non-default instellingen: geen, volledig default
En Device #1 als Switch input geconfigureerd:
Toelichting op de non-default instellingen:
| Label | Waarde | Doel |
| Device | Switch input | D6 (GPIO12) gedraagt zich als een schakelaar |
| Name | Filterindicatie | Zinvolle naam |
| IDX/Var | 70 | IDX van Domoticz virtual sensor, zie ook verderop |
| 1st GPIO | GPIO-12 | D6 |
| Send boot state | aangevinkt | Zorgt ervoor dat als de stroom eraf is geweest, en de filterindicatie aan staat, er opnieuw een bericht wordt gestuurd |
| Send data | aangevinkt | Stuur data naar Domoticz |
| Value name 1 | Filterindicatie | Zinvolle naam |
Domoticz
Binnen Domoticz heb ik een virtual sensor aangemaakt:
En aan deze virtuele schakelaar de volgende notificatie gehangen:
De emailnotificatie ziet er als volgt uit:
En de melding van de Domoticz app op je telefoon:
Bijlage 1. Schema Brink Renovent Large
Noot: Volledige handleiding is te downloaden op https://www.brinkclimatesystems.nl/support/downloads
